Когда кожухотрубный теплообменник действительно лучше пластинчатого?

Когда среда грязная, вязкая, агрессивная, работает при фазовом переходе или требует частой механической чистки трубного пучка. Кожухотрубный вариант также выигрывает при больших температурных деформациях и тяжёлых сервисных режимах.

Можно ли подбирать кожухотрубный аппарат только по площади?

Нет. Помимо площади нужно учитывать потери давления, схему ходов, загрязнение, возможность чистки, материал труб, фазовый режим и условия обслуживания на объекте.

Где в каталоге искать конденсаторы, испарители и ребойлеры?

Для конденсации используют раздел конденсаторов, для кипения и чиллерных схем — раздел испарителей, а для колонных и испарительных процессов — отдельную ветку ребойлеров с kettle-, термосифонными и аппаратами с принудительной циркуляцией.

Когда нужен графитовый теплообменник?

Когда среда слишком агрессивна для стандартных металлических решений. Обычно это отдельный сценарий для химии, кислот и тяжёлых коррозионных условий.

Что важнее: бренд или конструктив?

Сначала конструктив, материал и режим работы, а уже затем бренд. Ошибка в типе исполнения или материале труб дороже, чем выбор между производителями.

Главная
Продукция
Теплообменники кожухотрубные

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберем. Пиши...

Теплообменники кожухотрубные

Q: Что означают исполнения Н, К, П, U и ПК?

Это конструктивные исполнения аппарата: неподвижные трубные решётки, компенсатор, плавающая головка, U-образные трубы и быстрообслуживаемое исполнение. Выбор зависит от загрязнения, сервисной логики и температурных удлинений.

(3035 товаров)

Каталог → Кожухотрубные теплообменники

Кожухотрубные теплообменники — аппараты для грязных, вязких, высокотемпературных и фазопереходных сред, где важны ремонт, высокое давление и механическая чистка. На этой странице — подробно: конструкция и принцип работы, типы аппаратов (конденсаторы, испарители, ребойлеры, подогреватели, графитовые), серии и производители в каталоге (Alfa Laval, ONDA, Bitzer, Secespol, КС), как выбрать материалы и конструктив, типичные ошибки.

0позицийв каталоге

0исполненийН / К / П / U / ПК

0шт.Alfa Laval в категории

0шт.ONDA в категории

8 (804) 333-71-04 Онлайн-калькулятор

Марки, страны и типы кожухотрубных теплообменников

Бренды показывают страну, нижняя лента ведёт по типам и применениям

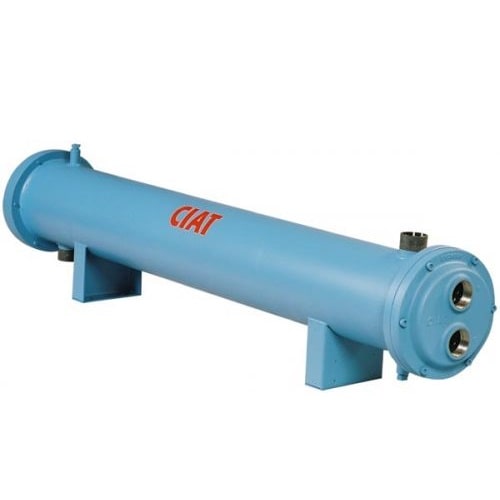

Alfa LavalШвеция • 768 ONDAИталия • 438 КСРоссия • 165 BitzerГермания • 141 SecespolПольша • 133 HRSИспания • 30 BCFШотландия • 19 WTKИталия • 213 Cooling SystemРоссия • 1 FUNKEГермания • 13 LCHТайвань • 38 CIATФранция • 143 BOWAКитай • 21

Холодильные системы Компрессорные станции Энергетика Химия Нефтегаз Конденсаторы КН / КК Испарители ИКВ / ИУ / ИХ Ребойлеры kettle / термосифон Подогреватели Графитовые ГВС / техвода Отопление Н / К / П / U / ПК Angara Euroheat KTR1 TTAI OMT

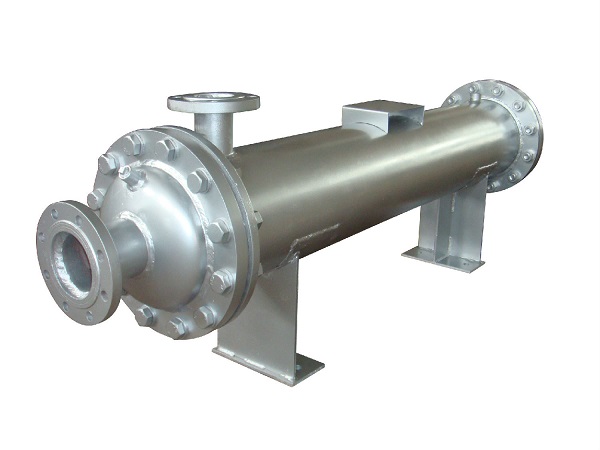

Что такое кожухотрубный теплообменник

Кожухотрубный теплообменник — аппарат, в котором одна среда движется внутри трубного пучка, а другая — по межтрубному пространству внутри кожуха. Внутри аппарата работают перегородки, трубные решётки, компенсаторы температурного удлинения, съёмные крышки и разные схемы распределения потоков. Именно поэтому кожухотрубная конструкция остаётся базовой для задач, где обычный пластинчатый теплообменник уже не даёт нужной стойкости по загрязнению, давлению, вибрации, фазовому переходу или сервису.

Раздел каталога охватывает 2940 позиций: от крупных веток Alfa Laval, ONDA, Bitzer, Secespol до российских и отраслевых линеек для энергетики, компрессорных, нефтегаза, химии, ГВС и холода.

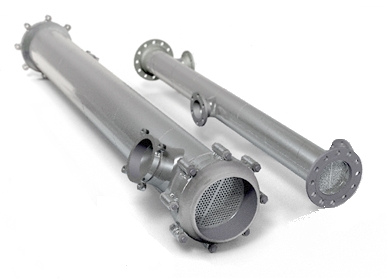

Из чего состоит кожухотрубный аппарат

Кожух — корпус с межтрубным пространством, внутри которого формируется поток второй среды.
Трубный пучок — основной теплопередающий элемент; может быть прямотрубным, U-образным, извлекаемым.
Трубные решётки — фиксируют трубный пучок и герметизируют разделение сред.

Перегородки — направляют поток по межтрубному пространству и повышают коэффициент теплоотдачи.
Крышки и камеры — обеспечивают одно-, двух- или многоходовой режим по трубной стороне.
Компенсация температурного удлинения — критична при высоком ΔT и длинных аппаратах.

Когда кожухотрубный лучше пластинчатого

Кожухотрубный обычно выбирают, когда:

Среда грязная, вязкая, с механическими включениями или склонна к быстрому загрязнению.
Нужна механическая чистка труб или быстрый сервис по трубному пучку.
Имеется фазовый переход: конденсация, испарение, ребойлер.
Большая разница температур требует компенсации удлинения, плавающей головки или U-труб.
Нужны типовые водоводяные аппараты для ГВС / техводы или отопления.
Среда агрессивная и требуется специальный материал труб или даже графитовое исполнение.

Пластинчатый или паяный лучше, когда:

Среды чистые и нужна максимальная компактность при воде/воде или воде/гликоле.
Ограничено место по длине и массе, а мощности умеренные.
Нужно быстро увеличить поверхность набором пластин, а среда не создаёт тяжёлых отложений.
Сервис строится вокруг замены пластин и прокладок, а не вытяжки трубного пучка.
Режим ближе к чистой воде, ИТП, вентиляции или компактным холодильным узлам, где подойдёт паяный пластинчатый.

Принцип работы

Одна среда проходит по трубам, вторая обтекает трубы со стороны кожуха. Коэффициент теплопередачи определяется не только площадью, но и скоростью потоков, схемой ходов, перегородками, допустимыми потерями давления, загрязнением и правильным выбором исполнения Н / К / П / U / ПК. Для режимов с конденсацией, кипением и большими температурными деформациями конструкция аппарата зачастую важнее условной площади по каталогу.

Кожух: 180 °C →

→ 110 °C

перегородки направляют поток по межтрубному пространству

Трубы: 40 °C ←

← 95 °C

ходы по трубной стороне задают скорость и ΔP

сервис →

→ Н / К / П / U / ПК

В кожухотрубной тематике нельзя выбирать только по площади: без учёта загрязнения, удлинений, чистки и фазового режима аппарат быстро станет неудобным в эксплуатации.

Онлайн-калькулятор площади кожухотрубного теплообменника

Введите параметры режима — получите оценку площади теплообмена и рекомендацию по серии кожухотрубного аппарата.

Тепловая нагрузка Q, кВт обязательно

Горячий контур: вход, °C

Горячий контур: выход, °C

Холодный контур: вход, °C

Холодный контур: выход, °C

Тип аппарата

Типы и разделы каталога

Таблица ниже собирает ключевые ветки каталога: бренды, технологические типы и отраслевые входы, с которых чаще всего начинают подбор.

Раздел / бренд	Карточек	Тип задачи	Примеры и ориентиры
Alfa Laval	768	холод, процесс, вода/вода	VLR12x28/154-6,0 и процессные серии
ONDA	438	холодильные конденсаторы и испарители	HPC 640, HPE 71
КС	165	типовые российские вода/вода	КС 150У, КС 200, КС 600

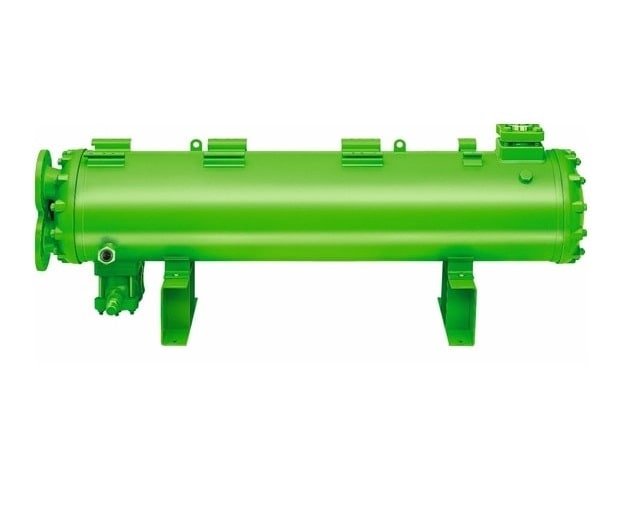

Bitzer	141	холодильные контуры	SD80, SD67, SD54, SD42
Secespol	133	процессные и вязкие среды	ST 200/250, DNA 550.10.S770

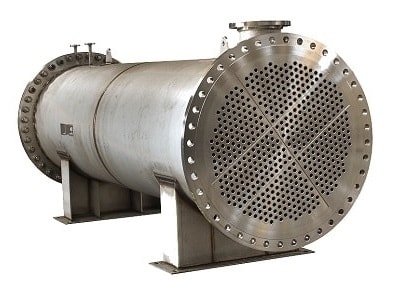

HRS	30	многоходовые процессные аппараты	MP 36/X 168/18 и аналоги
BCF	19	маслоохладители	08072, 06060, 02008
WTK	213	чиллеры, конденсаторы, испарители	CF 270, DCE 203
Cooling System	1	энергетика, трансформаторное масло	TCUW-870D
Конденсаторы	5	конденсация	КНВ, КНГ, ККГ, ККВ
Испарители	9	кипение и холод	ИКВ, ИУ, ИХ, ИНТ, ИКТ
Ребойлеры	2	kettle-, термосифон, принудительная циркуляция	kettle-, термосифон, принудительная циркуляция
Подогреватели	46	вода, масло, конденсат	масловодяные, водоводяные, подогрев конденсата, ПП1 / ПП2
Графитовые	0	агрессивная химия и коррозионные среды	кислоты, хлориды

Практический вывод: при фазовом переходе, масле, грязной воде, больших длинах и тяжёлом сервисе рациональнее сразу начинать с кожухотрубной ветки, а не пытаться уместить режим в пластинчатый аппарат.

Классификация: Н / К / П / U / ПК

Самый прямой и экономичный вариант для чистых и умеренно загрязняющихся сред при ограниченных тепловых деформациях.

Подходит для вода/вода, конденсата, чистых технологических контуров.
Выбирают, когда не нужен вынимаемый пучок и нет экстремального ΔT.

Компенсирует удлинение корпуса при более жёстких температурных режимах без перехода на плавающую головку.

Часто встречается в конденсаторах и холодильниках типов ККВ / ККГ.
Рационален при среднем и высоком ΔT.

Исполнение для тяжёлых режимов: большие температурные деформации, сервис и чистка трубного пучка без компромиссов.

Подходит для нефтегаза, химии, высоких температур и грязных сред.
Один из лучших вариантов, когда критичны ремонтопригодность и ресурс.

Трубный пучок сам компенсирует удлинение, что удобно при высоком температурном напоре и ряде холодильных задач.

Часто используется в испарителях и специализированных процессных аппаратах.
Сервис трубной стороны требует учёта геометрии изгибов.

Исполнение для задач, где нужен частый доступ к пучку, но без чрезмерного удорожания.

Хорошо работает в компрессорных, масляных и схемах с высокой сервисной нагрузкой.
Логика выбора — максимально быстрый доступ к чистке и ревизии.

Семейство	Когда берут	Типичные разделы	Комментарий
Конденсатор	Холодильные машины, конденсация паров, компрессорные станции	Конденсаторы, ONDA, Bitzer	Особенно критичны потери давления, тип хладагента и материал труб
Испаритель	Кипение фреона, вода/гликоль, чиллерные схемы	Испарители, WTK	Часто нужен U-пучок или специализированная геометрия под кипение
Ребойлер	Нефтехимия, колонное оборудование, испарение кубового остатка	Ребойлеры	Отдельно смотрят kettle-, термосифонные и исполнения с принудительной циркуляцией
Подогреватель	ГВС, отопление, пароводяные схемы, подогрев конденсата	Подогреватели, ПП1, ПП2	Важно учитывать давление, дренаж, конденсатоотвод и запас по загрязнению

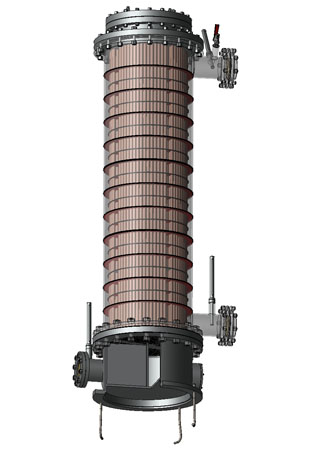

Охладитель / маслоохладитель	Смазка, гидравлика, подшипники, трансформаторное масло	Охладители, LCH, BCF	Типовая логика: вода/масло, высокая вязкость, обязательный сервисный доступ
Графитовый аппарат	Агрессивные кислоты и коррозионные среды	Графитовые	Нужен там, где металл уже не даёт требуемого ресурса

Материалы кожуха, труб и решёток

Что чаще всего выбирают по материалам

Углеродистая сталь — базовый материал кожуха для воды, конденсата, стандартных промконтуров.
AISI 304 / 316L — для труб, камер и деталей, где нужна коррозионная стойкость выше стандартной.
CuNi / латунь — типовая логика для ряда водяных, масляных и морских контуров при корректной химии среды.
Титан — морская вода, хлориды, тяжёлые коррозионные условия.
Графит — агрессивные кислоты, где металлические решения быстро теряют ресурс.

Что критично при выборе

Состав среды, хлориды, наличие абразива, солей, кокса, полимеризации.
Температурный напор и тепловые удлинения пучка и кожуха.
Допустимая потеря давления по кожуху и трубной стороне.
Возможность механической чистки труб и демонтажа пучка.
Наличие конденсации, кипения, вакуумного режима, аммиака или фреона.

Среда / задача	Предпочтительный материал	Типовой раздел	Комментарий
ГВС / технологическая вода	углеродистая сталь кожуха + нержавеющие или медно-никелевые трубы	Водоводяные ГВС	Смотрят качество воды, накипь и доступность химпромывки
Отопление / сетевые воды	углеродистая сталь, 09Г2С, нержавеющие элементы по условиям ТЗ	Водоводяные для отопления	Важно закладывать запас по загрязнению и корректную схему дренажа
Масло / гидравлика / подшипники	углеродистая сталь + трубы под масло/воду, часто CuNi или stainless	Масловодяные	Критичны вязкость и возможность механической чистки
Пароводяной режим / конденсат	корпус из углеродистой стали, трубная система под давление и конденсат	ПП1 / ПП2	Смотрят давление, пароконденсатный режим и режим прогрева
Фреон / холодильный контур	специальные трубные системы под хладагент	Испарители / Конденсаторы	Ключевые параметры — кипение/конденсация и потери давления
Хлориды / морская вода / агрессивная химия	316L, Ti, CuNi, 904L или графит по реальной среде	Графитовые / Химия	Материал выбирают только по составу среды, а не по общему названию процесса

Важно: кожухотрубный аппарат выигрывает не тогда, когда его берут “по привычке”, а когда под среду корректно подобраны исполнение, материал труб, схема ходов, скорость по трубной стороне и логика обслуживания. Ошибка по материалу или типу пучка здесь стоит дороже, чем ошибка по бренду.

Подберём кожухотрубный теплообменник под ваш режим, а не “примерно похожий”

Работаем от реальных исходных данных: среда, расход, температуры, давление, загрязнение, доступ к обслуживанию, материал труб и кожуха. Подскажем, где нужен Н / К / П / U / ПК, а где разумнее уйти в другую конструкцию.

8 (804) 333-71-04 Запросить КП

ООО «АТУ» • Работаем по РФ и ЕАЭС • Подбор для холода, химии, нефтегаза, энергетики и ГВС

Чек-лист для подбора

0 / 9

Пара сред и их состав: вода, гликоль, масло, пар, фреон, NH₃, кислоты, растворители, конденсат.Температуры вход/выход по обеим сторонам, а также режим пуска и останова.Расходы или готовая тепловая нагрузка Q.Рабочие и расчётные давления по трубной и кожуховой стороне.Наличие загрязнения, шлама, абразива, соли, кокса, кристаллизации или полимеризации.Допустимые потери давления по трубам и по кожуху.Требования к материалам кожуха, труб, трубных решёток, компенсаторов и уплотнений.Ограничения по месту монтажа, длине аппарата, возможности вытяжки пучка и доступу к обслуживанию.Нужны ли паспорта, расчёты на прочность, ТР ТС, проектная документация и особые требования заказчика.

Типовые ошибки при выборе и закупке

Выбирать только по площади

Без учёта загрязнения, потерь давления, числа ходов и возможности очистки площадь сама по себе ничего не гарантирует.

Игнорировать термическое удлинение

При большом ΔT часто нужен П, U или К. Иначе аппарат теряет ресурс или работает на пределе напряжений.

Ставить неразборный конструктив на грязную среду

Если среда коксуется, содержит соли или мехвзвесь, нужен доступ к трубному пучку и логика обслуживания ещё на этапе подбора.

Экономить на материале труб

Ошибка по 316L / CuNi / Ti / graphite стоит дороже, чем выбор между брендами. Среду нужно проверять по составу, а не по общему названию.

Не закладывать запас по загрязнению

Для реальной эксплуатации почти всегда нужен расчётный резерв по площади, особенно в энергетике, химии и нефтегазе.

Не учитывать фазовый режим

Конденсация, кипение и ребойлерная работа требуют не “обычного теплообменника”, а отдельного процессного семейства.

Игнорировать длину аппарата для обслуживания

Если пучок нельзя вытянуть на площадке, формально правильный аппарат превращается в проблему на первом ремонте.

Смешивать кожухотрубную и пластинчатую логику

То, что хорошо работает у пластинчатых, не обязано быть оптимальным для кожухотрубных, и наоборот.

Обслуживание и ресурс

Что важно на этапе обслуживания

Оценить возможность извлечения пучка и механической чистки трубной стороны.
Проверить схему ходов и тип крышки для быстрого вскрытия.
Заложить резерв по прокладкам, крепежу и компенсаторам.

Что смотреть в эксплуатации

Рост потерь давления по трубной стороне и по кожуху.
Снижение температуры на выходе и падение теплопередачи при неизменном расходе.
Протечки по крышкам, компенсаторам, решёткам и трубам.

Что продлевает ресурс

Корректный материал труб и трубных решёток под реальную среду, а не по “похожему” проекту.
Контроль скоростей в трубах, чтобы не получить эрозию или застой.
Промывка и чистка по регламенту до критического загрязнения, а не после аварийного падения мощности.
Учет тепловых удлинений, вибрации, гидроударов и режимов пуска/останова.
Правильный выбор между Н, К, П, U и ПК ещё на стадии КП.

Когда нужен отдельный инженерный аудит

При конденсации и испарении с нестабильным режимом.
При аммиаке, высоких хлоридах, кислотах и ребойлерных режимах.
Когда нужен аппарат с быстрой ревизией пучка на действующем объекте.

Кейсы применения

272кВт

WTK CF 270

Ориентир по холодильной воде: 272 кВт и расход 46.8 м³/ч.

203кВт

WTK DCE 203

Двухконтурный испаритель для чиллерных схем с водой и хладагентом.

4.0МПа

Тип ТНГ

Типовая российская логика для химии и нефтегаза при Ру до 4.0 МПа.

200°C

КВНГ / КВКГ

Исполнения до 200 °C и площадей до 1444 м² для тяжёлых режимов.

165шт.

Серия КС

Глубокая ветка для ГВС, отопления, техводы и типовых промконтуров.

3подтипа

Ребойлерные ветки

Kettle-, термосифонные и с принудительной циркуляцией для колонных схем.

Отзывы клиентов

★★★★★

Помогли понять, почему для нашей схемы нужен именно отдельный конденсаторный аппарат, а не пластинчатая альтернатива. Сразу учли обслуживание и запас по загрязнению.

Руководитель холодильного участка, Екатеринбург

★★★★★

Разложили по полочкам, где нужен быстрый доступ к пучку, где хватит компенсатора, а где уже нужна плавающая головка.

Главный механик, Тюмень

★★★★★

Подбор шёл под энергетический режим и документы. Сразу учли конденсат, дренаж, давление и дали нормальную инженерную логику.

Инженер ТЭЦ, Самара

Полезные ссылки

Типы и исполнения

Когда нужен Н, К, П, U или ПК

Конденсаторы

Фреон, пар и холодильные машины

Испарители

Чиллеры, вода-гликоль и кипение

Ребойлеры

Kettle-, термосифон и принудительная циркуляция

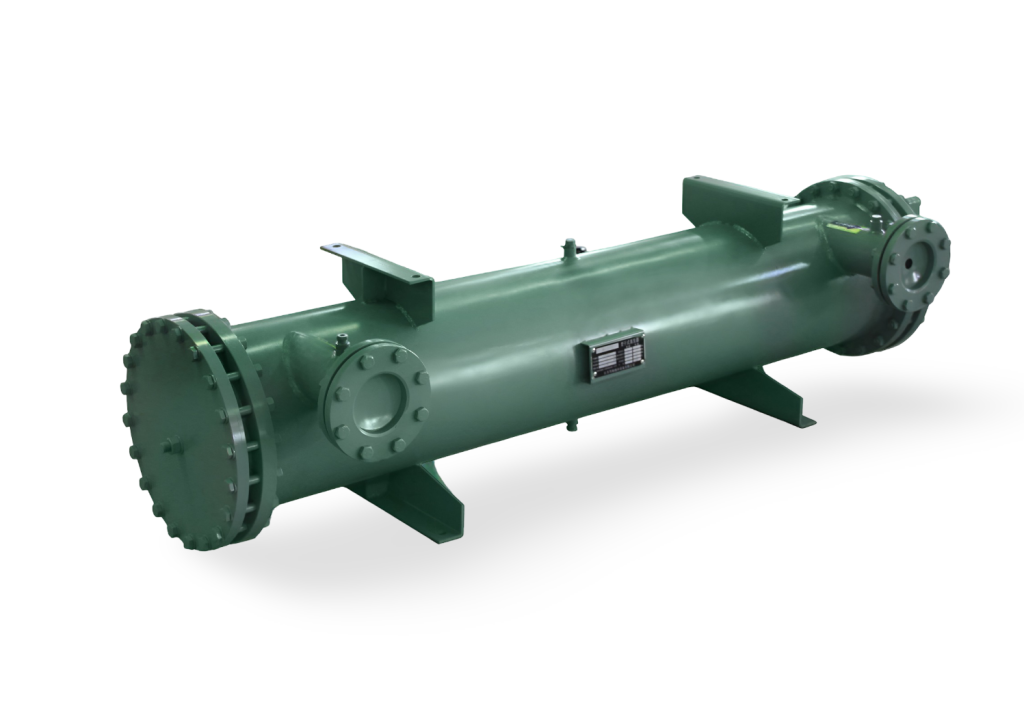

Подогреватели

ПП1, ПП2, вода, масло, конденсат

Графитовые

Для тяжёлой химии и коррозионных сред

Водоводяные

Отопление, ГВС и техвода

Расчёт теплообменника

Q, LMTD, площадь и сервисная логика

FAQ

Когда кожухотрубный теплообменник лучше пластинчатого?

При грязных, вязких, агрессивных средах, фазовом переходе и задачах, где нужна механическая чистка трубного пучка.

Что означают исполнения Н, К, П, U и ПК?

Это разные конструктивы по температурным удлинениям, сервису и доступу к пучку: неподвижные решётки, компенсатор, плавающая головка, U-трубы и быстрообслуживаемое исполнение.

Можно ли подбирать аппарат только по площади?

Нет: кроме площади обязательно считают потери давления, схему ходов, загрязнение, материал труб, фазовый режим и условия обслуживания.

Где искать конденсаторы, испарители и ребойлеры?

Конденсаторы и испарители вынесены в отдельные ветки, а для колонных и испарительных процессов есть отдельный раздел ребойлеров.

Подберём пластины и уплотнения под ваш теплообменник

Оригинальные и аналоговые пластины, прокладки NBR / EPDM / Viton / PTFE — под любую серию и режим. Подбор по параметрам, наличие на складе, доставка по РФ.

8 (804) 333-71-04 Каталог пластин и прокладок

ООО «АТУ» • Работаем по РФ и ЕАЭС
